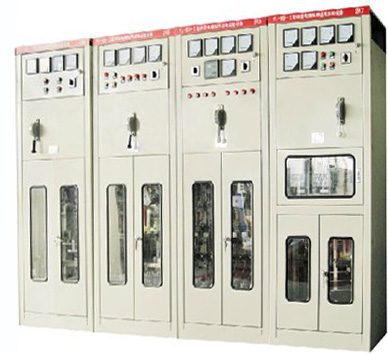

DYPD-3高低壓供配電技術成套實訓設備

一、概述

高低壓供配電技術成套實訓設備是根據《配電技術》、《繼電保護技術》、《建筑供配電》等課程教學內容，結合實際配電系統而設計的實訓教學設備。低壓供配電技術成套實訓設備含多種GCK低壓電氣控制柜組成多種配電線路，0.4 KV電壓等級的配電柜。改變了屏式演試模式，貼近工程現場。

高低壓供配電實訓考核設備（單回路供電）是由高壓模擬計量開關柜、高壓模擬電墻、模擬變壓器、進線柜、計量柜、補償柜、低壓出線柜1、負載柜組成。

采用柜式供配電系統，可以使學生建立起良好的職業習慣，全面掌握安全操作要領。

型低壓供配電技術成套實訓設備適用于電力、電氣、自動化、建筑電氣、工民建等電專業及非電專實訓教學。

高低壓供配電技術成套實訓設備具有：⑴全面性，能夠使學生對供配電系統的一、二次系統有比較全面的了解，熟悉配電設備的供配電方式；⑵系統性，真實反映供配電系統的結構；⑶實操性，以較真實的工作現場，達到現場教學的目的，在提高學生動手能力的基礎上，加深對理論知識的理解；⑷安全性，在進線柜前段增加漏電斷路器，成套設備具有短路、過載等保護方式。開門斷電控制，為保證安全，除計量柜外，所有柜體配有開門斷電的繼電控制裝置。⑸示教性，配電成套裝置柜體全部開有觀察窗，使學生在保證安全的基礎上觀察到設備的元件、工作狀態和大部分主接線。

二、設備特性

1、全面性、能夠使學生對供配電系統的一、二次系統有比較全面的了解，熟悉配電設備的供配電方式；

2、系統性、真實反映供配電系統的組成方式；

3、實操性、以真實的工作現場，在提高學生動手能力的基礎上，加深對理論知識的理解；

4、安全性，在進線柜前段增加漏電斷路器，成套設備具有短路、過載等保護方式。開門斷電控制。

5、示教性，配電成套裝置柜體全部開有觀察窗，使學生在保證安全的基礎上觀察到設備的元件、工作狀態。

三、主要技術參數

1、工作電源：三相五線  380V±5%  50Hz

2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護

3、外形尺寸：800×600×2200mm

4、額定電流：100A

5、工作環境：溫度0℃～50℃

6、相對濕度35～85%  海拔＜4000m

四、結構特征

1、柜體由薄鋼板沖壓成形，采用標準化設計，結構零件通用性強，機械強度高。

2、柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。

3、柜體結構零件的表面保護層采用烤漆技術，色澤美觀質量可靠。

4、機械聯鎖：小室的門根據需要與斷路器或隔離開關的操作手柄設有機械聯鎖，只有手柄在分斷位置時，門才能開啟，以保證安全。

五、 功能和實訓項目

低壓供配電技術成套實訓設備包含不同的低壓配電柜，覆蓋了常見的低壓供配電的配置。

柜體安裝方式為整體安裝方式。進出線方式為上（下）進出線。

低壓柜采用分段式母線連接方式，與下引母線和引出排進行軟連接，學生可以完成隔離開關、斷路器、接觸器、電流互感器、儀表、補償電容、其他控制電器、母線的拆裝與連接和操作。

部分實訓項目：

1、 配電系統運行方式實訓

2、 低壓配電設備的倒合閘操作實訓變壓器的運行及檢測實訓

3、 變壓器的運行及檢測實訓

4、 跌落式保險的安裝與維修實訓

5、 高壓隔離開關的操作實訓

6、 避雷器的原理與接線操作實訓

7、 高壓供電設備的倒閘操作實訓

8、 互感器實訓

9、 電流互感器接線方式

10、 有功、無功電度表的接線實訓

11、 多功能綜合儀表接線實訓

12、 抄表實訓

4、開關電器實訓

⑴低壓框架斷路器的原理與接線

⑵低壓塑殼斷路器的原理與接線

⑶隔離開關的原理與接線

5、手動功率因數補償實訓

6、自動功率因數補償實訓

7、低壓配電線路分級保護實訓

8、接地保護實訓

9、0.4KV照明系統配電實訓

10、0.4KV動力系統配電實訓

11、 安全操作規程培訓

12、 供配電工、維修電工職業技能鑒定考核訓練
