DYLY-JK1樓宇暖通監控系統實驗實訓裝置

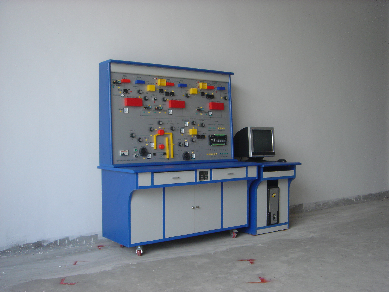

硬件設備圖片:

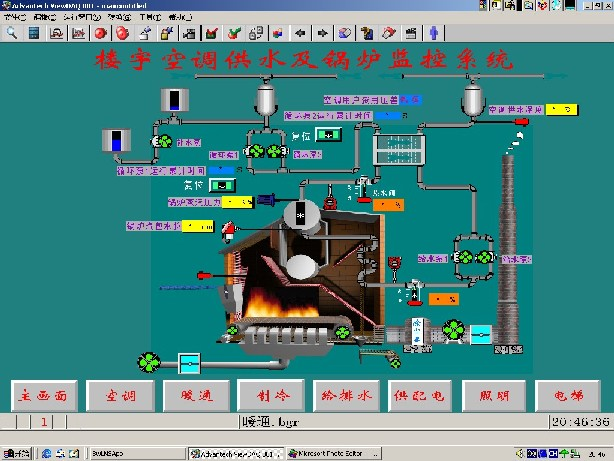

軟件界面圖片:

（1）裝置組成：

本系統控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由DDC控制器、溫度傳感器、仿真水箱、多種水位傳感器、多種電動水閥、仿真鍋爐、仿真水泵等組成。

（2）系統實訓功能：

能進行各種鍋爐暖通系統控制操作演示、DDC控制器的操作與編程、空調供水及鍋爐監控系統、鍋爐監控系統、熱交換器監控系統、供暖供水及鍋爐監控系統、報警及聯鎖保護功能的操作實訓，系統軟件的組態、配置與控制，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。

（3）系統技術指標：

工作電壓：單相三線220V±5%  50Hz

整機容量：＜300W

外型尺寸：150×70×180cm3

安全保護：具有漏電自動保護裝置

故障設置：具有故障設置系統

（4）可以做的實訓項目

實訓項目一：樓宇鍋爐程序控制實訓

實訓項目二：樓宇鍋爐水位自動調節控制實訓

實訓項目三：樓宇鍋爐蒸汽壓力自動調節控制實訓

實訓項目四：鍋爐汽包水位與鍋爐給水閥的聯動控制

實訓項目五：樓宇三沖量調節系統自動控制實訓

實訓項目六：鍋爐除氧器壓力與鍋爐除氧器進汽閥的聯動控制

實訓項目七：鍋爐除氧器水位與鍋爐除氧器進水閥的聯動控制

實訓項目八：空調膨脹水箱與空調補水泵的聯動控制

實訓項目九：空調供水熱交換器二次側(低溫)熱水出口溫度自動聯鎖控制

實訓項目十：供暖供水熱交換器二次側(低溫)熱水供回水溫度控制

實訓項目十一：生活供水熱交換器二次側(低溫)熱水出口溫度控制

實訓項目十二：生活循環泵與生活調節閥的聯動控制

實訓項目十三：供暖熱水回路中的循環水泵的控制

實訓項目十四：線路故障的判斷與處理

實訓項目十五：設備故障的判斷與處理

實訓項目十六：設計并安裝一個簡易應用系統

實訓項目十七：組態軟件設計實訓項目

實訓項目十三：供暖熱水回路中的循環水泵的控制

實訓項目十四：線路故障的判斷與處理

實訓項目十五：設備故障的判斷與處理

實訓項目十六：設計并安裝一個簡易應用系統

實訓項目十七：組態軟件設計實訓項目
