DYRG-PS3表冷器噴水室性能測定實驗實訓裝置

公司QQ：859961374

訂購熱線：18916464525

立即咨詢

詳細介紹

戴育教儀廠專業生產DYRG-PS3表冷器噴水室性能測定實驗實訓裝置_表冷器噴水室性能測定實驗臺，我們生產的DYRG-PS3表冷器噴水室性能測定實驗實訓裝置_表冷器噴水室性能測定實驗臺以高質量而聞名，并且都是經過技術人員長期鉆研的成熟產品，如果教學設備出現問題我們都會在2小時內效應，如有必要，我們也將上門對DYRG-PS3表冷器噴水室性能測定實驗實訓裝置_表冷器噴水室性能測定實驗臺進行維修。

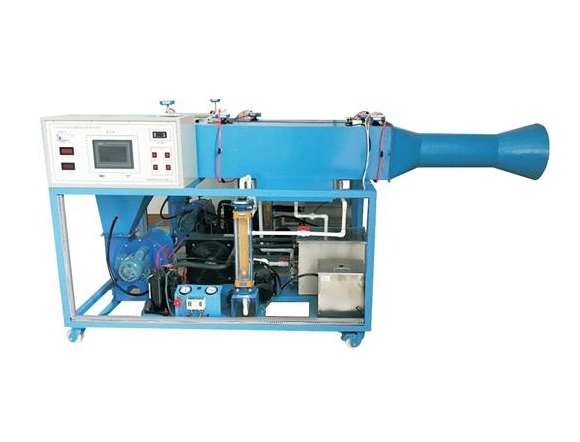

DYRG-PS3表冷器噴水室性能測定實驗實訓裝置

一、產品應用范圍：
了解噴水室及空氣表冷器的組成，通過實驗加深對直接接觸式和表面式熱濕交換設備性能的區別，掌握測量噴水室和表冷器溫度、相對濕度、阻力特性的方法；熟悉換熱量、熱交換效率系數和接觸系數的測定方法。
本實驗系統采用采用優質傳感器和檢測儀表采集蒸汽壓縮式制冷循環過程中的溫度、壓力、流量、壓縮機功率、電流、等狀態參數，經自行研制的數據采集板卡連接到計算機，基于面向對象技術開發的具有實時性高，界面設計人性化等特點的測控軟件實現熱力循環過程實時動態顯示、性能參數測試和計算，構成具有檢測、分析、記錄、測試、繪圖等多功能一體化系統。基于基礎型機組，增加如下內容：學生設計型與創新型實驗。

二、產品使用工作環境：
1工作環境溫度： 0-40℃。
2工作環境濕度：< 80% (無冷凝)。
3電源：單相220V，50 Hz。
4、壓縮機：1000W，制冷量 2730W 品牌：日立
5、水泵：自吸式噴射泵，Q＝4.2m3/h，H=35m，N= 370W，電壓220V ，50Hz
6、離心通風機：電機功率350W 電壓220V 風量2850m3/h全壓490Pa 轉速1400r/m 低噪音風機
7、制冷劑：R22
8、風速度可調整。
三、技術及性能參數：
3.1冷水系統：壓縮機、冷凝器、蒸發器盤管、高壓水泵、流量計、噴水室、噴嘴、表冷器、恒溫室、低噪音風機、加濕器、電加熱器。
3.2測量控制系統：控溫儀表、測溫儀表、數顯電流電壓表、壓力傳感器
四、配置表

序號	名稱	規格	數量
1	壓力傳感器500P	4-20MA	2套
2	壓力傳感器30P*	4-20MA	1
3	風速傳感器	4-20MA	3套
4	溫濕度傳感器	4-20MA	3套
5	PT100變送器	4-20MA	2套
6	觸摸屏7寸		1套
7	4-20MA模擬量	16通道	1套
8	取壓嘴		12套
9	流量計	轉子	1套
10	離心風機	0.35KW	1套
11	電機調速度器		1套
12	壓縮機	1.5	1套
13	蒸發器	1.5水箱式	1套
14	冷凝器	1.5	1套
15	表冷器	水冷排	1套
16	冷凝風扇	300吸風220V	1套
17	高壓表	1.8	1套
18	低壓表	3.8	1套
19	壓力保護器		1套
20	儲液器	1	1套
21	過濾器	3/8	1套
22	液視鏡	3/8	1套
23	膨脹閥	2MM	1套	進口
24	不銹鋼水泵	370W/220	1套
25	水箱	不銹鋼	1套	400300300
26	流量計	LZB-15	1只
27	加濕器	GO－2028	1臺
28	測量控制系統		1套
29	風管		1套
